CAD怎么制作室内三维图形

CAD制做房间内三维图型方式 详细介绍

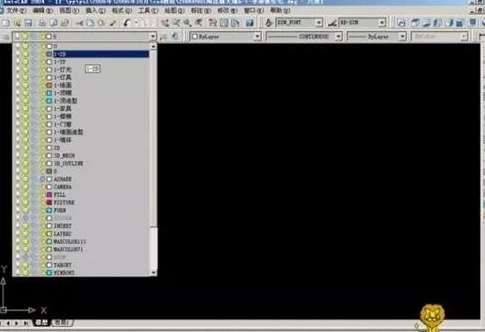

1.做图以前最先要学好用涂层，那样方便管理涂层(如冻洁.掩藏)，一般如下所示方式 建些(1-2d.1-墙面.1-路面.1-顶篷.1-家俱)[涂层名字因自己习惯性]。

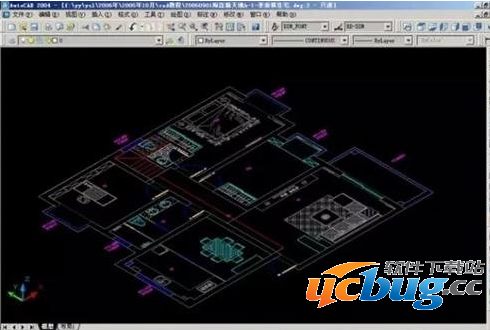

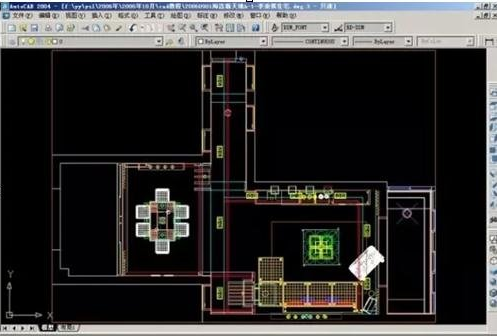

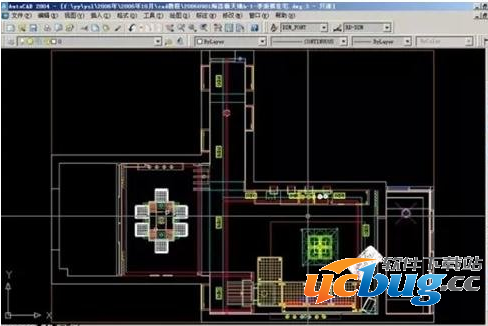

2.涂层搞好后插入cad平面设计图，把它放到1-2d涂层，随后把该涂层冻洁(做为设计的参照涂层)。

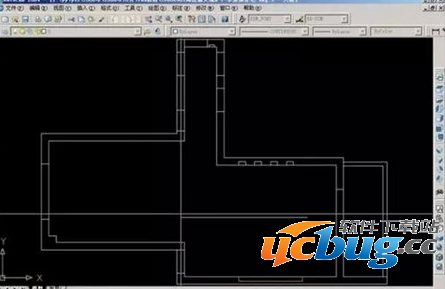

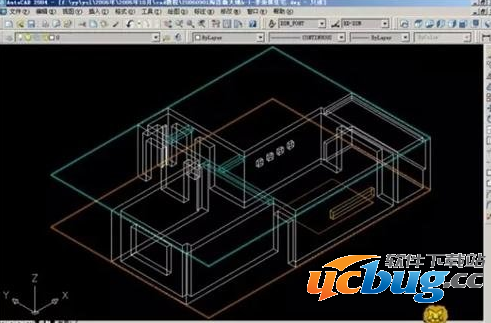

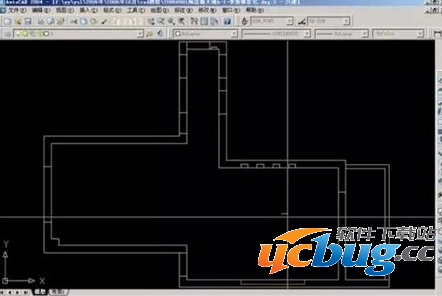

3.用多意线把要主要表现的地区(墙面)轮廊制作好，扁移280[一个墙面厚]，用ext指令拉申2650[墙高], 再用su命令布尔运算就可获得墙面，用相近的办法作出门扇和墙壁壁龛。把建成的墙面模放到1-墙面涂层中。

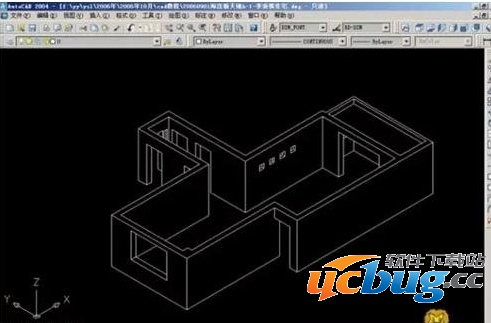

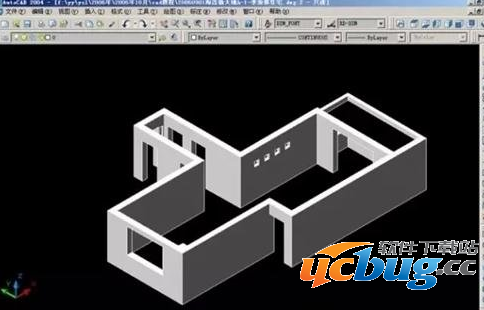

4.搞好后的效果图渲染

5.先后用ext指令拉申搞好路面[模放到1-路面涂层]友谊顶[模放到1-吊高层]。

6.搞好后路面效果图渲染。

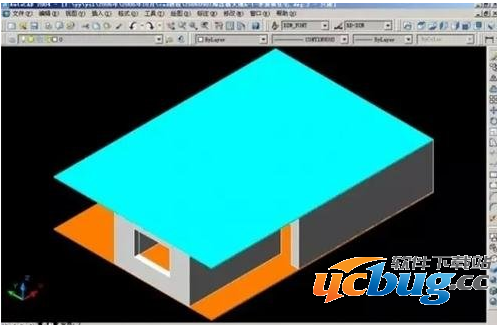

7.搞好后坡屋顶效果图渲染。

8.再用ext和su命令先后建好窗门及门窗套和窗帘布[模放到1-窗门涂层]。

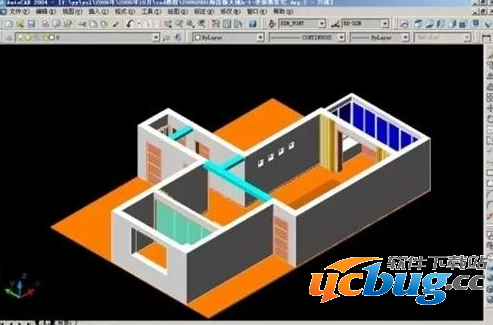

9.把1-吊顶图层掩藏掉，rr3D渲染指令后获得墙面.路面.及窗门的简易表图。

10.然后建出吊顶设计模[模放到1-顶篷涂层]

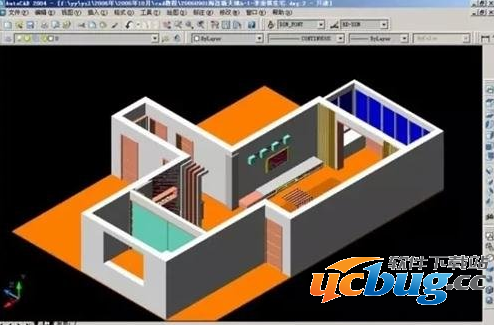

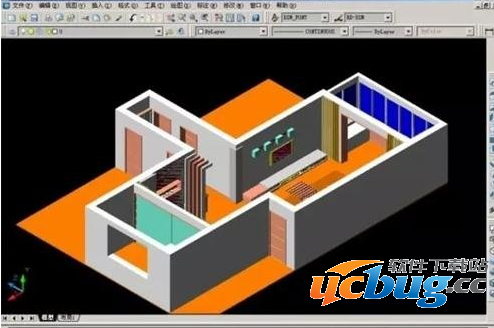

11.rr3D渲染指令后获得墙面.路面.窗门及顶篷的简易主要表现图。

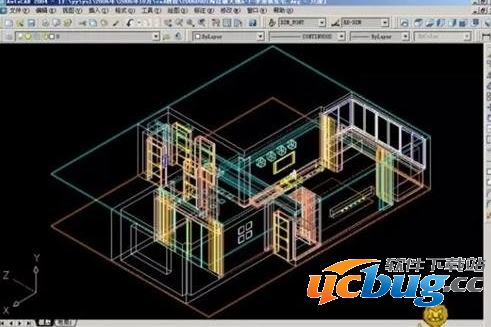

12.建墙壁造型设计和别的造型设计。

13.用i指令插进cad家俱控制模块[模放到1-家具图层]

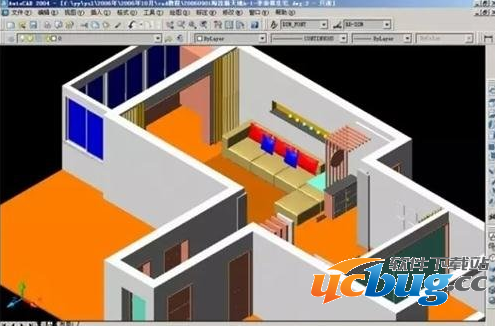

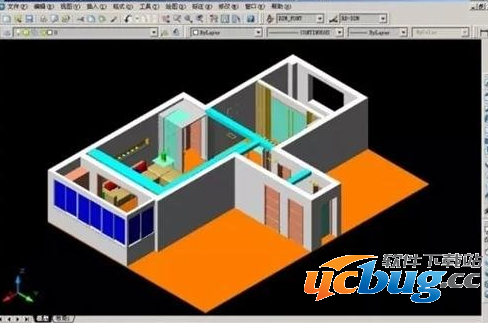

14.rr3D渲染指令后获得墙面.路面.窗门.墙壁造型设计及家俱的简易主要表现图。

15.换一个视角的简易主要表现图。

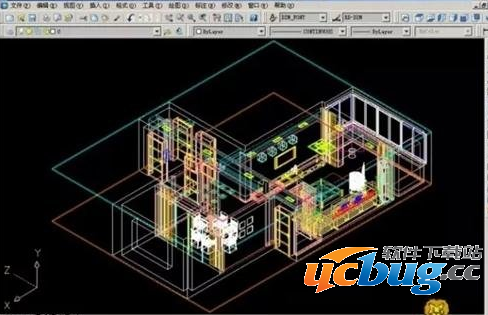

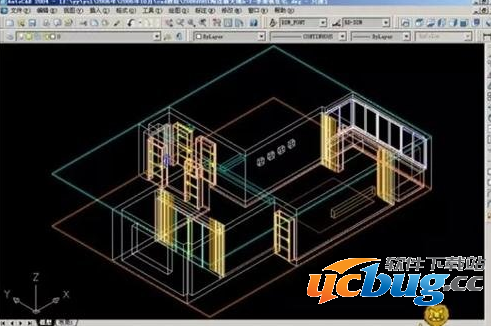

16.返回线条主视图表明。

17.顶视图简易主要表现图。

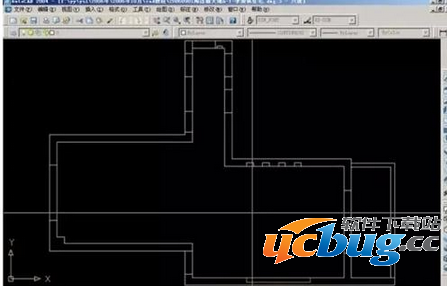

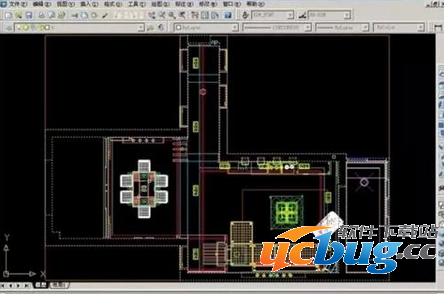

18.房间内实体模型搞好后，逐渐打照相机了，返回平面设计图主视图。

19.键入dv照相机指令后,挑选需看的室内空间[一般选墙面]，谈出相机参数拦，随后键入po[看头]，在平面图里点取照相机需看的部位，上下或左右挪动电脑鼠标，移到[网站]，及照相机的起始点。

20.斜线是选定的墙面[参照]

21.dv照相机指令后的情况。

22.看头[照相机需看的部位]

23.网站[等同于人站的部位]

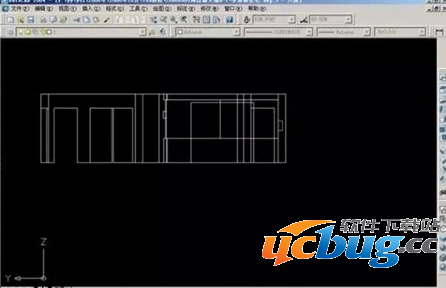

24.接19上下或左右挪动电脑鼠标，移到[网站]，及照相机的起始点后获得0相对高度的照相机侧视图[沒有透視]。

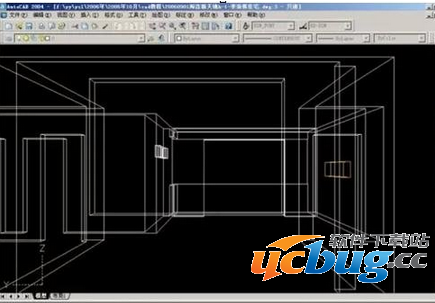

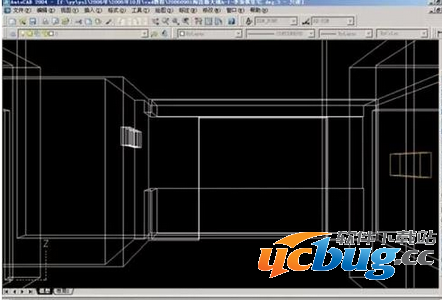

25.相机参数拦后键入d后表明0相对高度的照相机透视图，这时候的照相机相对高度是0。

26.然后键入pa[照相机移动]，在显示屏上面区任一点后向下移动电脑鼠标，键入数字1600回车键，就可以获得1600高 的照相机透视图。

27.假如获得的結果并不是很理想化，能够在键入dv指令，反复上面的实际操作，期内还能够融合z[照相机放缩，等同于镜头焦距]和cl[照相机剪修，等同于剪子，能够立在墙内，根据剪修通过墙面见到房间内]来做到理智的透視实际效果，获得好的视角。

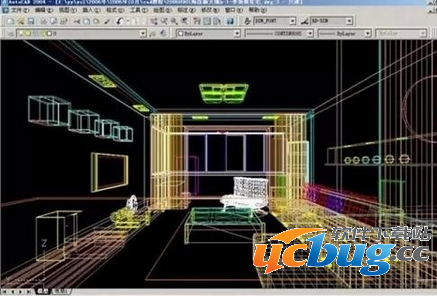

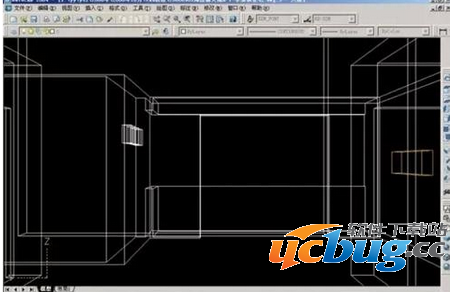

28.这也是根据放缩和剪修后编写获得的照相机透视图。

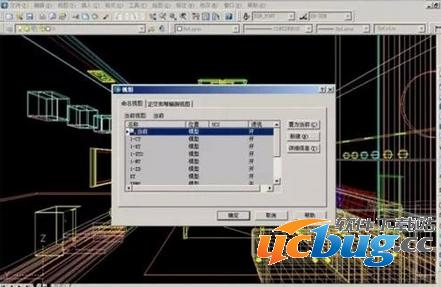

29.照相机打好啦，再再次打就不便多了，因此使用指令v[照相机储存指令],键入指令v，谈出照相机储存目录提示框。

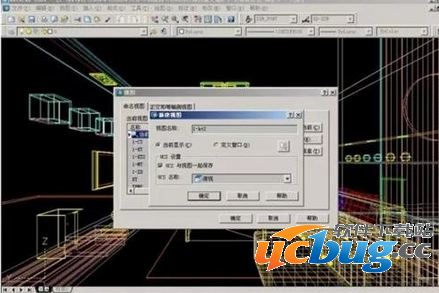

30.点新创建按键，键入主视图名字[照相机名]如;大客厅，明确，就可以储存刚做的照相机文档;如需再度加入照相机文档，键入指令v后，点取照相机目录中的大客厅文档，点一下置为当今就可以调成照相机文档。

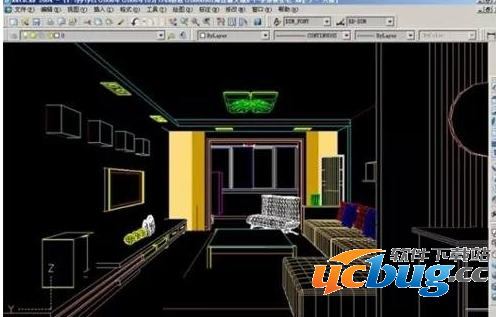

31.获得的照相机透视图，运用上边的方式 能够多打好多个视角，多储存好多个照相机文档。
