《Visual Scope》串口示波器怎么进行上位机调试

作者:admin发布时间:2021-10-31分类:软件教程浏览:评论:0


导读:Visual Scope是一款很好的下位机串口示波器,接触智能车来,说道上位机,西西这里分享visualscope的使用教程,也帮助一些准备使用同学。 首先先配置波特率,com口等基本配置。如图: 在菜单栏Setup里面选择第一个选项,或者单击右下方状态栏, 然后你会发现S

Visual Scope是一款非常好的下位机串口通信数字示波器,触碰智能小车来,讲到上位机软件,大胆美女人体这儿共享visualscope的使用方法,也协助一些提前准备应用同学们。

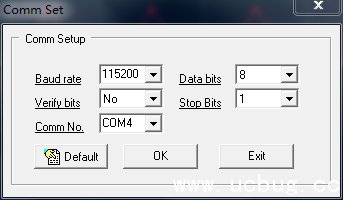

最先先配备串口波特率,com口等基本上配备。如图所示:

《Visual Scope》串口示波器怎么进行上位机调试

在工具栏Setup里边挑选第一个选择项,或是点击右下角通知栏,
随后你能发觉Setup第二个选择项是挑选协议书,有二种,分别是check sum 和crc 。我这里挑选check sum。

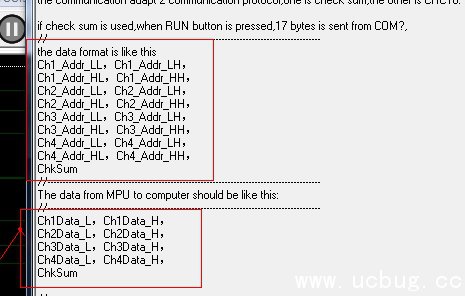

随后下边要做的便是推送格式。看看吧。

《Visual Scope》串口示波器怎么进行上位机调试

因此你需要按照这一协议书传送数据。
安全通道一详细地址低字位的低字节 ,安全通道一详细地址低字位的高字节 ,
安全通道一详细地址高字位的低字节 ,安全通道一详细地址高字位的高字节 ,
依此类推。。。
随后chkSum.
下边便是传送数据。
安全通道一数据信息低字节 ,安全通道一数据信息高字节 ,
.....
chksum。

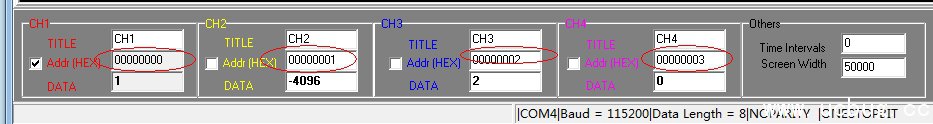

有老同学聚会问chksum是什么,实际上 便是你全部字节数求和,最终于0xff与下列获得的字节数,对于个渠道的详细地址,在这儿设定:


《Visual Scope》串口示波器怎么进行上位机调试

好啦,按照那样协议书就可以应用visualscope。

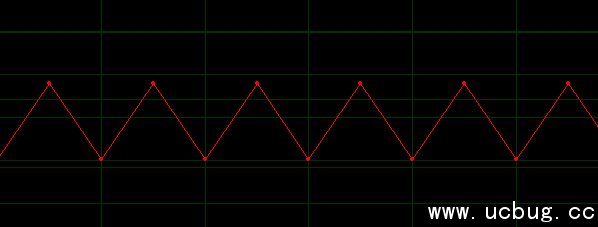

下边便是有一些难题想求教应用过的打什么?为啥推送个参量它的波型是三角波啊,像那样:

《Visual Scope》串口示波器怎么进行上位机调试

他每一次绘制我推送的数以后都是会回到起点,能否让它在我推送下数量以前不容易到起点,就比较简单的,我怎么让它绘制一个波形的波型啊,请诸位应用过的高手们教一下小兄弟。
