《Cimco Edit》CNC传输软件怎么使用

作者:admin发布时间:2021-10-31分类:软件教程浏览:评论:0


导读:CimcoEdit 使用方法,CimcoEdit5是一款简单好用的数控编程软件,它有强大而实用的数控编辑功能、文件的智能比较、刀位轨迹的三维模拟、DNC传输等功能。 一:软件启动 双击软件包内的图标 即可启动该软件。 二:软件设定: 在菜单栏中找到 菜单并单击,在下拉

Cimco Edit操作方法,CimcoEdit5是一款简易效果好的数控车床编程手机软件,它有强劲而好用的数控机床编写作用,文档的智能化较为,刀位运动轨迹的三维仿真模拟,DNC传送等作用。

一:手机软件运行

双击鼠标程序包内的标志《Cimco Edit》CNC传输软件怎么使用 就可以运行此软件。

二:手机软件设置:

在菜单中寻找 《Cimco Edit》CNC传输软件怎么使用菜单栏并点击,在往下拉子菜单中选择“DNC设定”,若弹出来如下所示提示框,则点一下是,开展数控车床名字设置

《Cimco Edit》CNC传输软件怎么使用

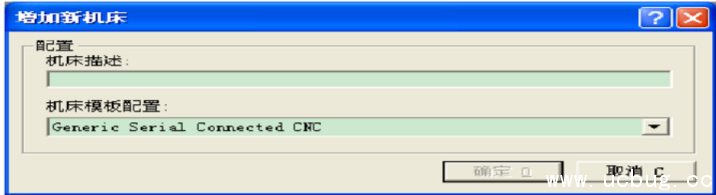

,点击“是”后会产生如提示框,在第一行里边键入随意英文名字,

《Cimco Edit》CNC传输软件怎么使用

点一下“OK”后会发生如下所示提示框,

则可开展传送主要参数设置,要是没有出第一和第二

《Cimco Edit》CNC传输软件怎么使用

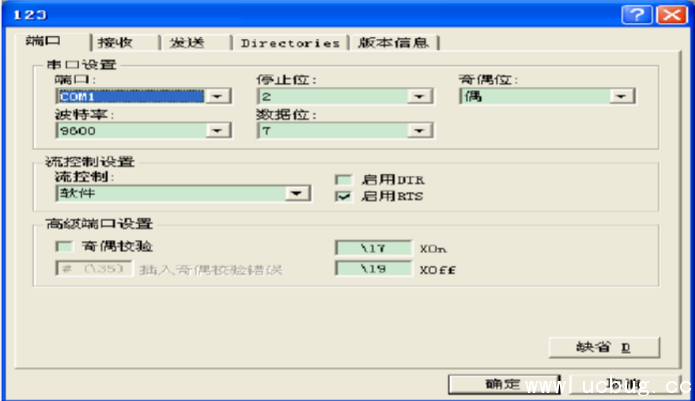

提示框,则立即开展第三提示框开展设置,设置內容为:电脑上COM 口,终止位元,传送编码, 串口波特率,材料位元,别的內容维持默认设置不会改变,设置完毕后点一下“明确”。在接着发生的会话 框里边再点一下“OK”则设置进行。

三:传送程序 先开展数控车床侧实际操作

1. 将方式电源开关转换到“纸袋子实行”方式

2. 将“每节实行”按键开启

3. 按住循环系统运行按键。

4. 以上姿势进行后再去电脑上侧实际操作本手机软件,由于如果不先实行所述流程数控车床有可能接受的程序是残缺不全的或是接不上程序。

5.挑选菜单栏中的《Cimco Edit》CNC传输软件怎么使用 菜单栏,点击后在下拉列表中挑选“推送文档” 指令,在发生的提示框中挑选要传送的程序流程并点一下“开启”或是双击鼠标 总体目标文档都可以开展传送程序。

四:接受程序到电脑上

1.挑选菜单栏中的《Cimco Edit》CNC传输软件怎么使用菜单栏,点击后在下拉列表中挑选“接受 文档”指令,在弹出来的提示框中,挑选要保留的文件名称,并输 入储存至电脑上后的名字,点一下“储存”。

2. 去数控车床侧开展程序輸出实际操作。
