《CIMCOEdit5》怎么设置DNC传输跟CNC连接

作者:admin发布时间:2021-10-31分类:软件教程浏览:评论:0


导读:Cimco Edit V5具有可以向DNC 传输功能,也能与CNC连接。CIMCOEdit5里面DNC设置 就是与机床连接的DNC设置,下面看详细使用教程。 IMCOEdit5与CNC连接通过数据线啊,把cimcoedit和CNC的传输参数设置成一样的就可以传了。 DNC RS-232 communications: DNC-RS232

Cimco Edit V5具备能够向DNC 传送作用,也可以与CNC联接。CIMCOEdit5里边DNC设定 便是与数控车床联接的DNC设定,下边看详尽使用方法。

IMCOEdit5与CNC联接根据手机充电线啊,把cimcoedit和CNC的传送基本参数成一样的就可以传了。

DNC RS-232 communications: DNC-RS232传送作用

给予数控车床2轴/铣床3轴-5轴数控刀片途径仿真模拟作用,适用的NC文件格式如FANUC,Hass,Siemens 840D,Heidenhain,Mill plus,Okuma,Maho。

3D数控刀片途径可随意动态性转动,变小变大,移动表明,也可以表明生产加工程序流程的起点。

可载入CAD/CAM系统软件造成的STL档与夹夹具开展数控刀片途径认证表明,可更清晰合理的分辨过程的精确性。

适用FANUC Macro巨集命令,开展数控刀片途径仿真模拟(适用MACRO B SINE CURVE/G65/Ellipse/G43.4/ G68.2)。

在传送时,不般在五分钟便会提醒数据信息外溢。请同学们帮助看下传送设定应当怎样设置。

《CIMCOEdit5》怎么设置DNC传输跟CNC连接

将流控制设到手机软件和硬件配置试一下,再不好就仅有调台好一点的电脑上了

《CIMCOEdit5》怎么设置DNC传输跟CNC连接

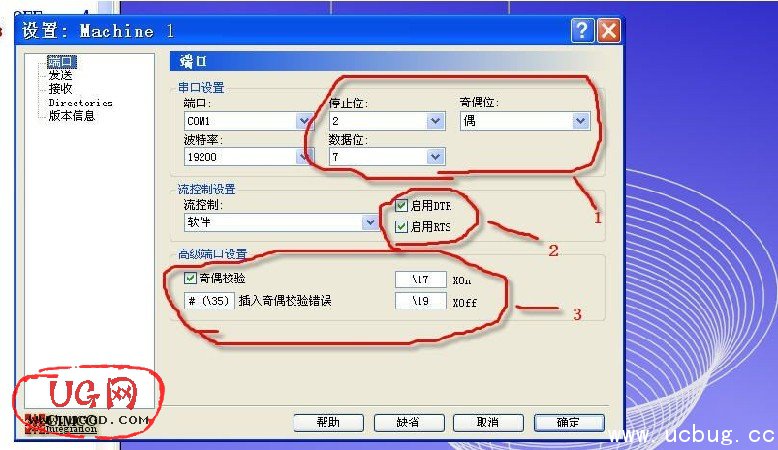

DNC通信:

端口:

端  口:COM1

终止位:2

奇偶数位:偶

串口波特率:19200

数据位:7

流控制设定

流控制:手机软件

不开启DTR

不开启RTS

高級端口

不开启奇偶数验证

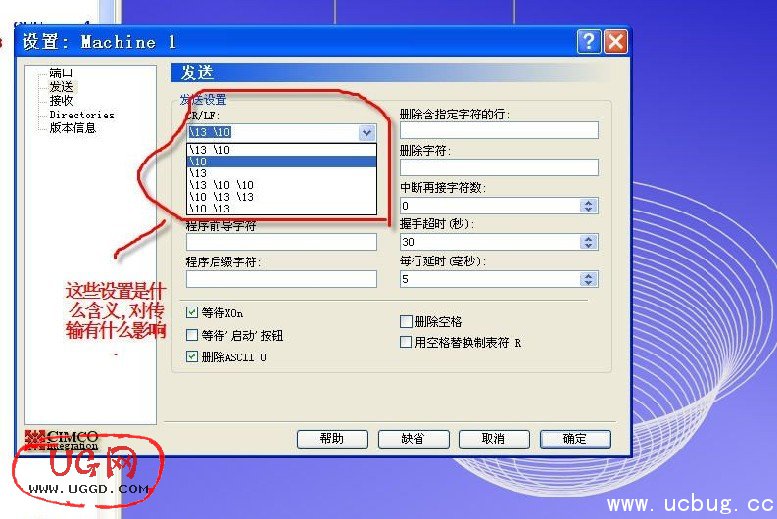

推送设定

CR/LF:10

删掉含特定标识符的行:不设定

逐渐触发器原理:不设定

删掉标识符:不设定

完毕触发器原理:不设定

终断再接字符数:07

程序流程流板标识符:不设定

挥手请求超时(秒):0%

程序流程后缀名标识符:不设定

每排延迟(ms):58

等候Xon:挑选

等候'运行'按键:不挑选

删掉ASCII 0:挑选

删掉空格符:不挑选

用空格符更换制表符 R:不挑选

Send files with non-standard C:不挑选

接受设定

CR/LF:全自动

逐渐触发器原理:不设定

删掉含特定标识符的行:不设定

删掉标识符:全部低于ASCII 32的标识符

接受请求超时(秒):5

Omit empty lines:不挑选

高級接受设定

推送XOn:不挑选

在逐渐接受时推送:不设定

Directories设定

默认设置推送

默认设置推送途径:不设定

默认设置后缀名:不设定

别的后缀名:不设定

默认设置接受

默认设置接受途径:不设定

默认设置后缀名:不设定

别的后缀名:不设定

回应 适用
